IHF型氟塑料離心泵產品概述：

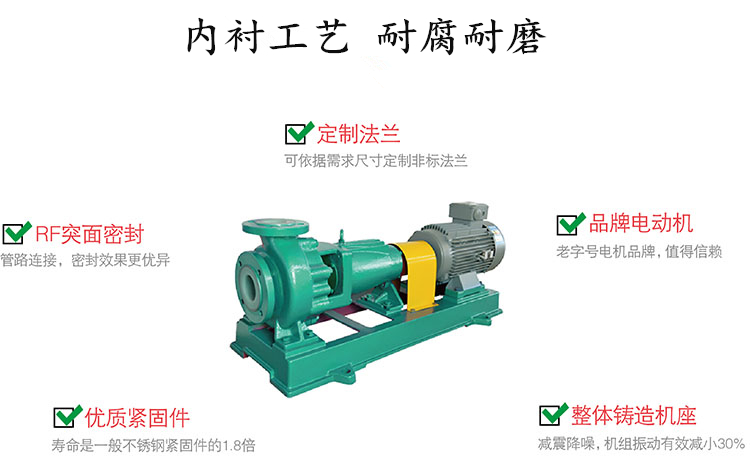

  　IHF氟塑料離心泵簡稱為“IHF離心泵”是單級、單吸、懸臂式離心泵，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填充材料，進出口均采用鑄鋼體加固。可參照國際ISO2858標準研發設計。
IHF氟塑料離心泵具有很高的耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點，有WB2外裝波紋管式和IHF-N
內裝雙端面專利機械密封兩種結構。
     IHF氟塑料離心泵廣泛通用于化工、制藥、石油、冶金、染料、冶煉、電力、電鍍、農藥、造紙、食品、紡織等行業酸洗工藝、制酸制堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子
膜項目中的氯水輸送、廢水處理、電鍍、農藥領域。
　　IHF氟塑料離心泵在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質，是目前重要的耐腐蝕設備之一。

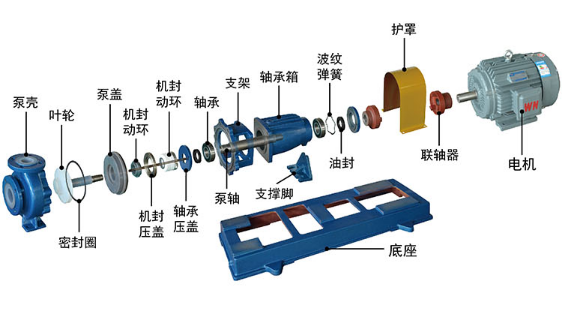

IHF型氟塑料離心泵結構圖

IHF型氟塑料離心泵規格參數

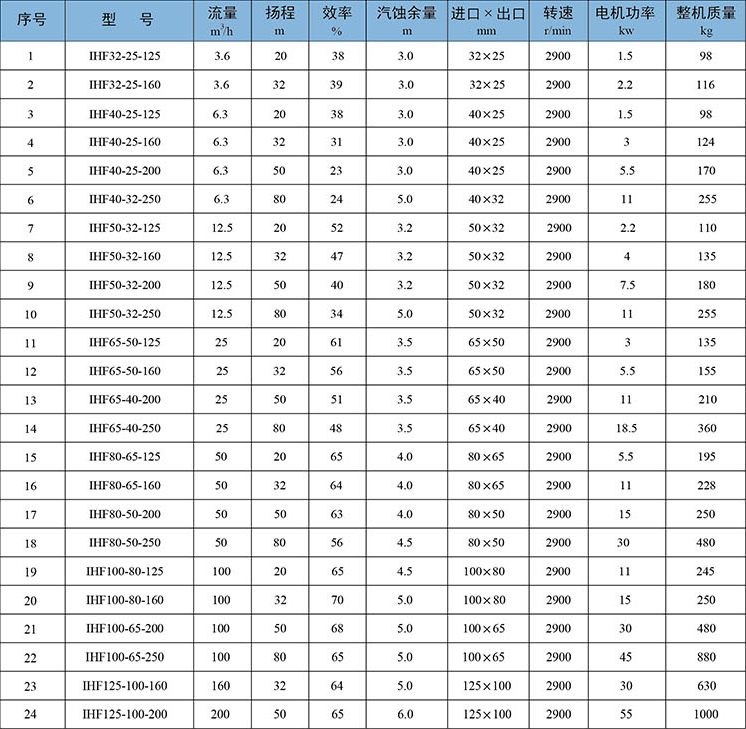

配二級電機   2900r/min

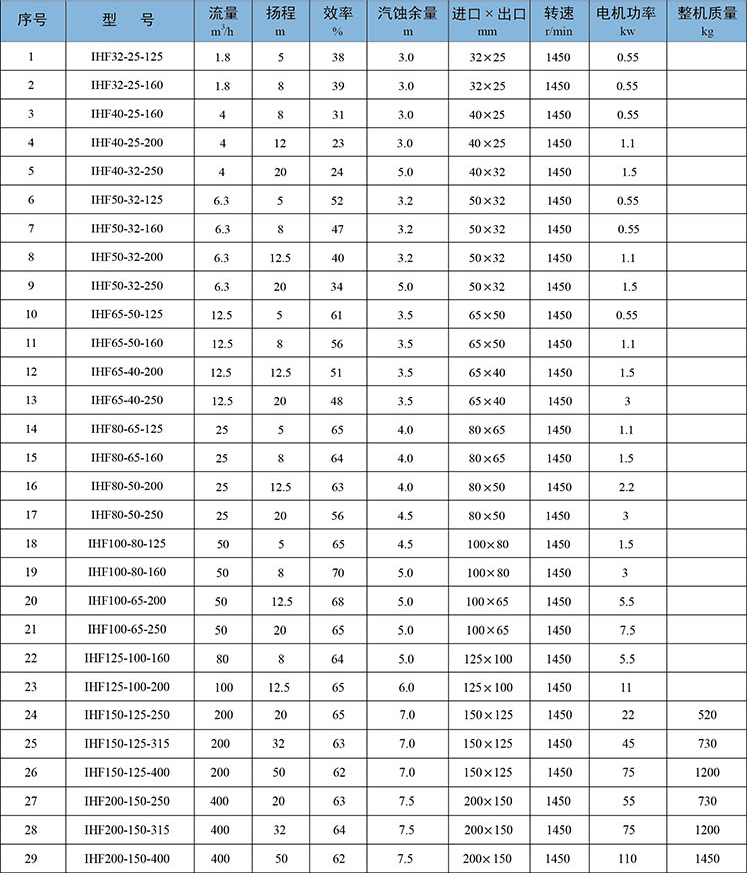

配四級電機   1450r/min

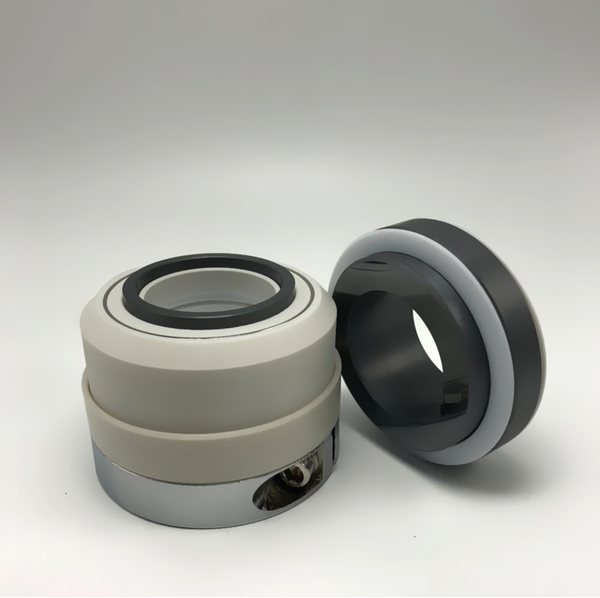

一、設計特點：IHF氟塑料離心泵按國際標準設計，泵體采用金屬外殼內襯氟塑料，葉輪及泵蓋均采用金屬嵌件外包氟塑料合金壓制成型，密封采用先進的外裝式波紋管機械密封，靜環選用反應燒結碳化硅或無壓燒結碳化硅，動環采用四氟填充材料或碳化硅，其特點是耐腐耐磨密封性好。

二、用途：IHF氟塑料泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的一致認可，目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前最受使用單位歡迎的泵類設備之一。

三、注意事項：
1、泵應水平安裝在混凝土基礎上；
2、泵的進、出口管道應有支撐，重量不得由泵來承受；
3、安裝高度不得超過泵的汽蝕余量的要求；
4、安裝時，應謹慎操作，嚴防工具和雜物掉入泵體內；
5、安裝安畢，應用手盤動聯軸器，轉動輕松自如為合格；
6、開機按轉向標志校對泵的轉向；
7、使用過程中，經常檢查泵和電機，發現異常的噪音或升溫，應立即停機檢修。
四、安裝及維護：
1、按基礎尺寸做好混凝土基礎，同進予埋好地腳螺栓；
2、在安裝前應對泵和電機進行檢查，各部分應無損，泵內應無雜物；
3、將機組放在基礎上，在底板和基礎之間放成對楔墊，通過調整楔墊，找正泵的水平。調好后，擰緊地腳螺栓；
4、泵的吸入、吐出管路另設支架支撐；
5、安裝完畢，最后用手轉動聯軸器，檢查有無擦碰現象，轉動輕松、均勻無串動現象則安裝結束；
6、為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積3~4倍；
7、揚程高的泵在出口管路上還應該安逆止閥，以防突然停機的水錘破壞；
8、必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
五、啟動和運行：
1、開車前應將泵內灌滿輸送的液體（如是在吸上的情況）關閉出口閘閥接好電源；
2、接通電源，正確按指示牌方向檢查泵的轉向是否正確；
3、機組試動轉5~10分鐘，如無異?，F(xiàn)象可投入運行；
4、停機時，應先將出口的閘閥關閉，然后再切斷電源；
5、拆卸時首先用清水沖洗泵體直到泵體內腐蝕性的介質完全洗干凈；
6、更換泵機配件時，不得用尖物、硬物重擊泵零件，應用軟木布包木頭輕擊，拆下的零部件應輕放，密封面朝上。
六、維修及保養：
1、定期檢查泵和電機，更換易損零件；
2、長期停機不用時，應清洗泵內流道并切斷電源加蓋防塵罩；按指示片方向開機動轉，嚴禁倒轉及空轉。

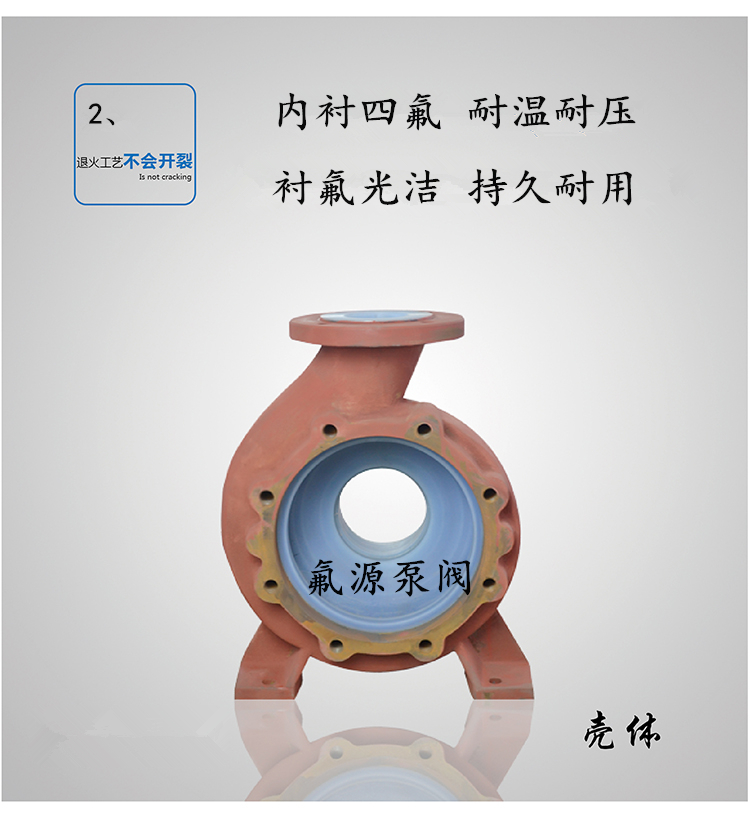

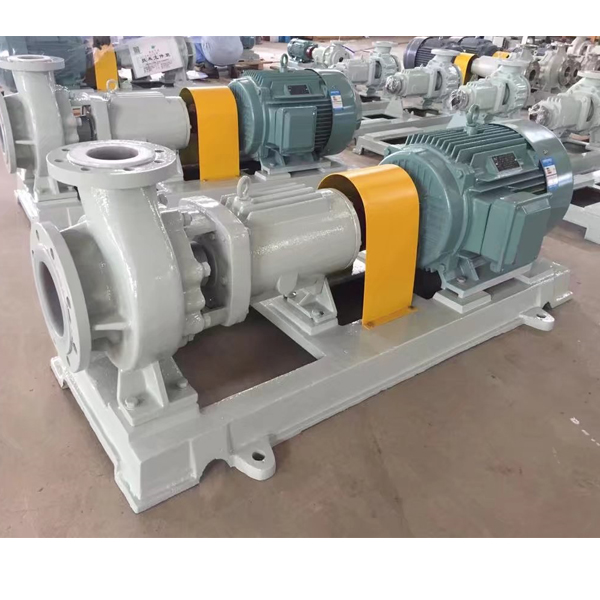

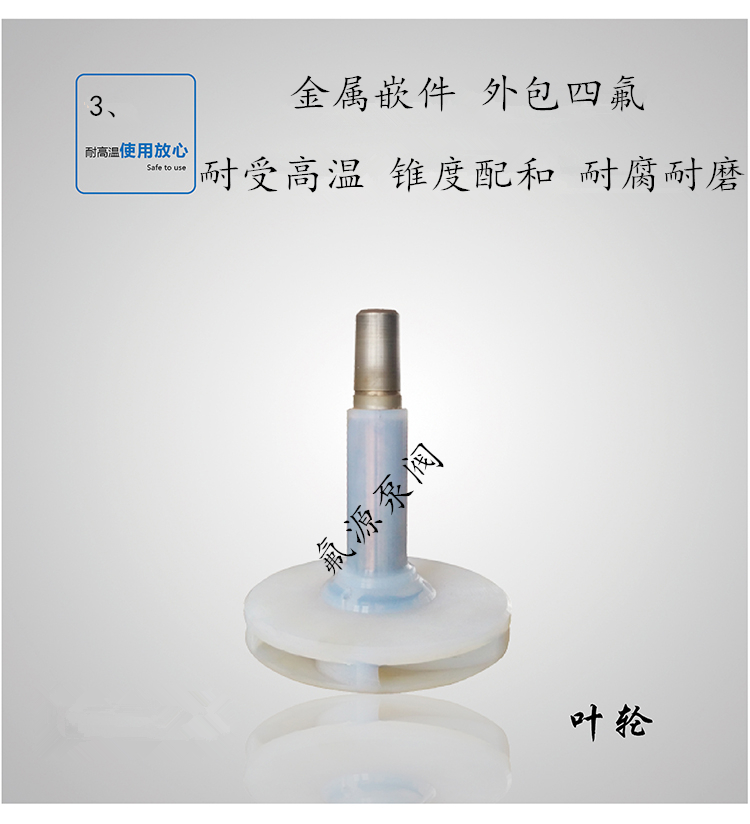

IHF氟塑料離心泵零部件及現場照片
