氟塑料磁力泵主頁 > 產品中心 > 氟塑料磁力泵 >

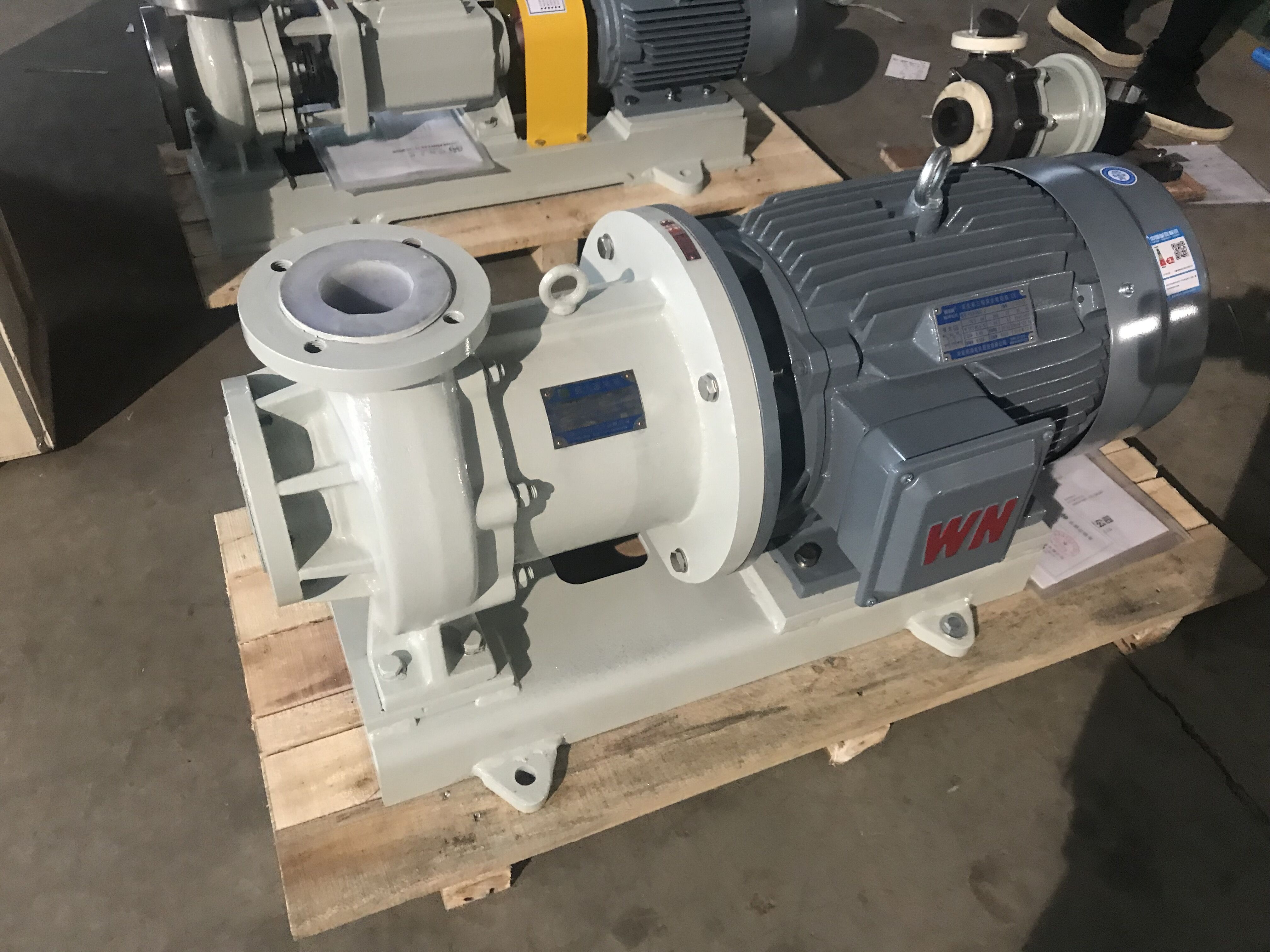

產品名稱：FYMD氟塑料磁力泵

產品用途：輸送不同腐蝕性，易燃、易爆、有毒等介質

工作溫度：-20℃-150℃

流量范圍：1m3/h-100m3/h

揚程范圍：3m-50m

咨詢熱線：0563-5023026

立即咨詢

產品詳情

設計特點：
防漏設計與工作原理取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。驅動裝置采用主動永磁體聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動葉輪旋轉。結構緊湊，安全節能。堅固耐用的泵體結構，雖然接觸液體部分是氟塑料，但泵體殼是金屬材料，故泵體足以承受管道的重量及機械性的沖擊。
型號意義
  FYMD65-50-160FT
  FYMD  磁力驅動泵
  65    泵進口直徑為65mm
  50    泵出口直徑為50mm
  160   葉輪名義直徑為160mm
  FT

泵過流部件為氟塑料

型號及技術數據

型號	流量（m3/h）	揚程 (m)	電機功率	轉速（r/min）	汽蝕余量
FYMD15-15-65FT	0.8	3.2	0.18	2900	6.0
FYMD20-15-75FT	1.6	7	0.18	2900	6.0
FYMD25-20-100FT	2.5	10.5	0.37	2900	6.0
FYMD32-20-110FT	5.5	12.5	0.55	2900	6.0
FYMD32-20-160FT	3.5	32	1.5	2900	5.0
FYMD40-25-120FT	6.3	15	0.75	2900	5.0
FYMD40-25-160FT	6.3	32	3	2900	5.0
FYMD40-40-125FT	6.5	17.5	1.1	2900	3.7
FYMD50-32-125FT	12	20	1.5	2900	3.5
FYMD50-32-160FT	12.5	32	4	2900	3.5
FYMD50-32-200FT	4	50	7.5	2900	3.5
FYMD65-50-125FT	25	20	4	2900	4
FYMD65-50-150FT	20	25	4	2900	4
FYMD65-50-160FT	18	32	4	2900	4
FYMD65-50-180FT	8	38	5.5	2900	5.5
FYMD65-40-200FT	25	50	11	2900	4
FYMD80-65-160FT	50	32	11	2900	4
FYMD80-50-200FT	50	50	18.5	2900	4
FYMD100-80-160FT	100	32	18.5	2900	4

★ 注意事項：
1、泵應水平安裝在混凝土基礎上；
2、泵的進、出口管道應有支撐，重量不得由泵來承受；
3、安裝高度不得超過泵的汽蝕余量的要求；
4、安裝時，應謹慎操作，嚴防工具和雜物掉入泵體內；
5、安裝安畢，應用手盤動聯軸器，轉動輕松自如為合格；
6、開機關按轉向標志校對泵的轉向；
7、使用過程中，經常檢查泵和電機，發現異常的噪音或升溫，應立即停機檢修。
★  安裝及維護
1、按基礎尺寸做好混凝土基礎，同進予埋好地腳螺栓；
2、在安裝前應對泵和電機進行檢查，各部分應無損，泵內應無雜物；
3、將機組放在基礎上，在底板和基礎之間放成對楔墊，通過調整楔墊，找正泵的水平。調好后，擰緊地腳螺栓；
4、泵的吸入、吐出管路另設支架支承；
5、安裝完畢，最后用手轉動聯軸器，檢查有無擦碰現象，轉動輕松、均勻無串動現象則安裝結束；
6、為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積3~4倍；
7、揚程高的泵在出口管路上還應該安逆止閥，以防突然停機的水錘破壞；
8、必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。

★   啟動和運行
1、開車前應將泵內灌滿輸送的液體（如是在吸上的情況）關閉出口閘閥接好電源；
2、接通電源，正確按指示牌方向檢查泵的轉向是否正確；
3、機組試動轉5~10分鐘，如無異?，F(xiàn)象可投入運行；
4、停機時，應先將出口的閘閥關閉，然后再切斷電源；
5、拆卸時首先用清水沖洗泵體直到泵體內腐蝕性的介質完全洗干凈；
6、更換泵機配件時，不得用尖物、硬物重?fù)舯昧慵瑧?yīng)用軟木布包木頭輕擊，拆下的零部件應輕放，密封面朝上。

★   維修及保養

故障	原因	解決方法
打不出液體	1、吸入管內有空氣	1、重新灌注液體或排空氣體
	2、吸放管漏氣	2、檢查吸入管路
	3、泵內灌注液體不足	3、重新灌注液體
	4、吸入管路有雜物堵塞	4、清除堵塞雜物
	5、泵反轉	5、調整轉向
	6、吸上高度太高	6、降低安裝高度
流量不足	1、葉輪損壞	1、更換葉輪
	2、轉速不夠	2、檢查電機和供電線路
	3、管路內有雜物堵塞	3、清除堵塞物
功率過大	1、輸送介質比重過大	1、降低粘度或增加灌注壓力
	2、泵軸線與電機軸線誤差過大	2、重新調整
	3、有機械磨擦	3、檢查何處磨擦，進行檢修
揚程不足	1、輸送介質內有空氣	1、重新灌注液體或排空氣體
	2、葉輪損壞	2、更換葉輪
	3、轉速不夠	3、檢查電機和供電線路
	4、輸送介質比重過大	4、降低粘度或增加灌注壓力
泵組振動	1、泵軸線與電機軸線誤差過大	1、重新調整
	2、吸上高度大，產生氣蝕	2、降低安裝高度
	3、有機械磨擦	3、檢查何處磨損，進行檢修
軸端滲漏及密封滲漏	1、軸端卡環間隙過大，卡環松	1、調整卡環螺釘
	2、吸上高度太高，產生氣蝕	2、降低安裝高度
	3、機械密封動、靜環磨損，彈簧壓力小	3、理?yè)Q磨損材料，調整彈簧
	4、機械密封動、靜環吻合不好	4、調整動、靜環

1、定期檢查泵和電機，更換易損零件；
2、長期停機不用時，應清洗泵內流道并切斷電源加蓋防塵罩；
3、按指示片方向開機動轉，嚴禁倒轉及空轉。
