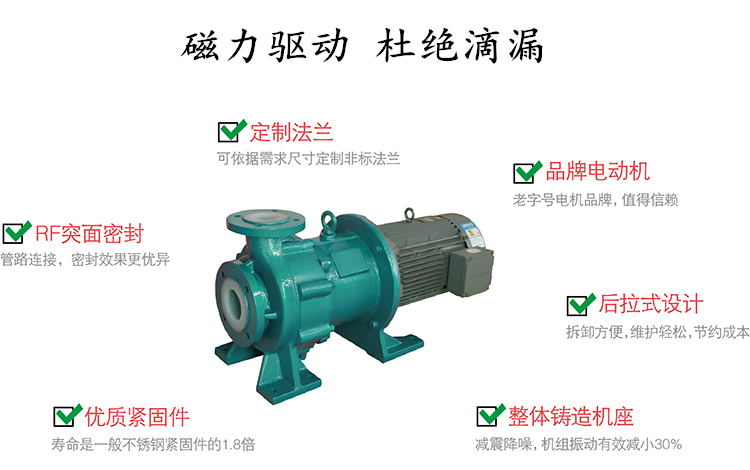

IMD型氟塑料磁力泵產品概述：
IMD氟塑料磁力泵簡稱“IMD襯氟磁力泵”-主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。
IMD氟塑料磁力泵驅動形式為磁力間接無接觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，耐強腐蝕，無泄漏，泵殼有底腳，泵和電機固定在共用的的底座上，穩定性好，運行噪音和振動更低。從而完全杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。
結構設計為后拉式，IMD氟塑料磁力泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便。檢修、更換零部件時，可將核心部件直接從后面抽出，不用拆卸管路和底座，節省了工時維護和成本，極大地方便了客戶。

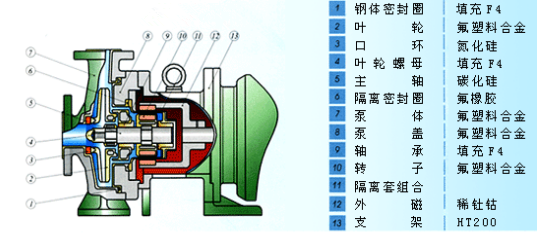

IMD型氟塑料磁力泵結構圖

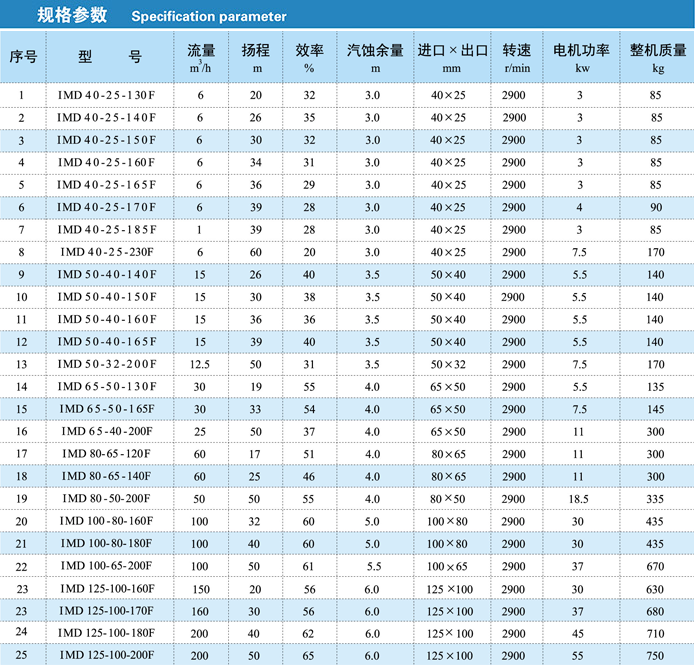

IMD型氟塑料磁力泵規格參數

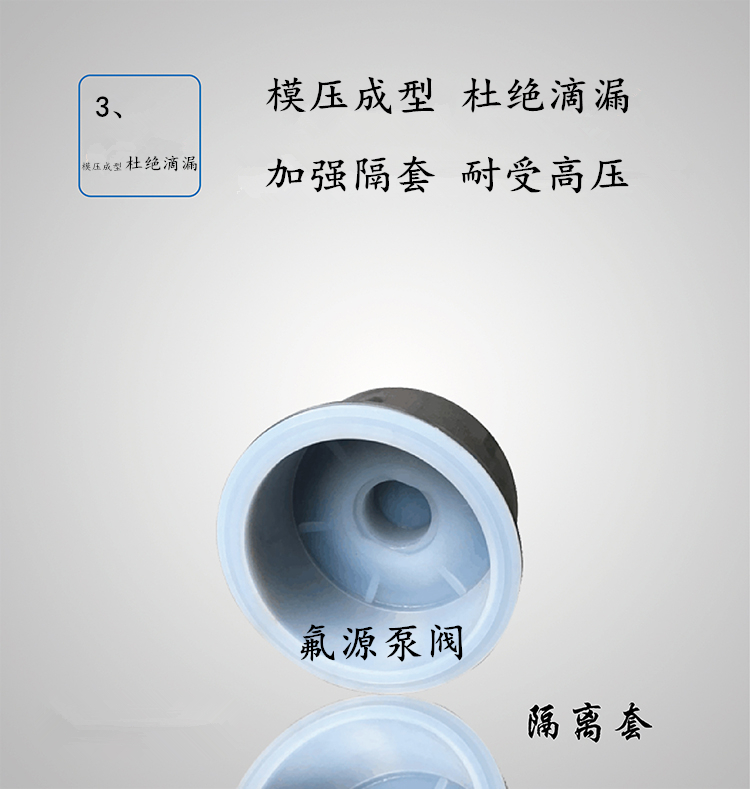

一、特點：取消了傳統氟塑料離心泵的機械密封，采用了襯氟磁力泵特有的隔離套形式，完全將介質隔離開，隔離套采用氟塑料整體模壓成型，外增設非金屬混合材料注塑成型的加強套，以增強隔離套的耐壓性，同時消除磁渦流損耗，完全實現了無泄露的。

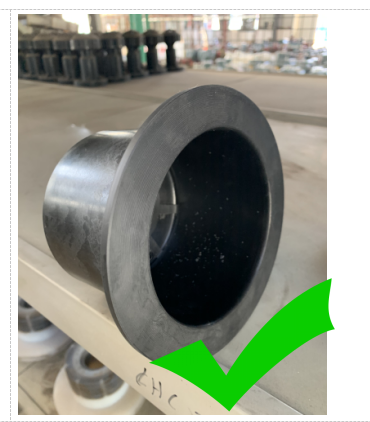

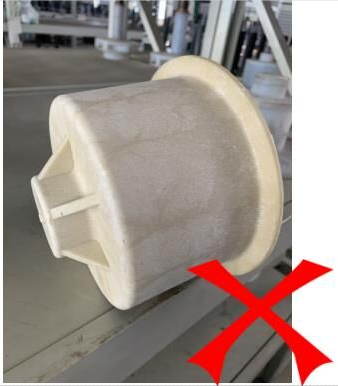

以下來對比一下不同材質的加強套
二、設計特點：
防漏設計與工作原理
取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。驅動裝置采用主動永磁體聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動葉輪旋轉。結構緊湊，安全節能。堅固耐用的泵體結構，雖然接觸液體部分是氟塑料，但泵體殼是金屬材料，故泵體足以承受管道的重量及機械性的沖擊。
三、結構與材質：
四、注意事項：
1、泵應水平安裝在混凝土基礎上；
2、泵的進、出口管道應有支撐，重量不得由泵來承受；
3、安裝高度不得超過泵的汽蝕余量的要求；
4、安裝時，應謹慎操作，嚴防工具和雜物掉入泵體內；
5、安裝安畢，應用手盤動聯軸器，轉動輕松自如為合格；
6、開機關按轉向標志校對泵的轉向；
7、使用過程中，經常檢查泵和電機，發現異常的噪音或升溫，應立即停機檢修。
五、安裝及維護：
1、按基礎尺寸做好混凝土基礎，同進予埋好地腳螺栓；
2、在安裝前應對泵和電機進行檢查，各部分應無損，泵內應無雜物；
3、將機組放在基礎上，在底板和基礎之間放成對楔墊，通過調整楔墊，找正泵的水平。調好后，擰緊地腳螺栓；
4、泵的吸入、吐出管路另設支架支承；
5、安裝完畢，最后用手轉動聯軸器，檢查有無擦碰現象，轉動輕松、均勻無串動現象則安裝結束；
6、為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積3~4倍；
7、揚程高的泵在出口管路上還應該安逆止閥，以防突然停機的水錘破壞；
8、必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
六、啟動和運行：
1、開車前應將泵內灌滿輸送的液體（如是在吸上的情況）關閉出口閘閥接好電源；
2、接通電源，正確按指示牌方向檢查泵的轉向是否正確；
3、機組試動轉5~10分鐘，如無異常現象可投入運行；
4、停機時，應先將出口的閘閥關閉，然后再切斷電源；
5、拆卸時首先用清水沖洗泵體直到泵體內腐蝕性的介質完全洗干凈；
6、更換泵機配件時，不得用尖物、硬物重?fù)舯昧慵瑧?yīng)用軟木布包木頭輕擊，拆下的零部件應輕放。

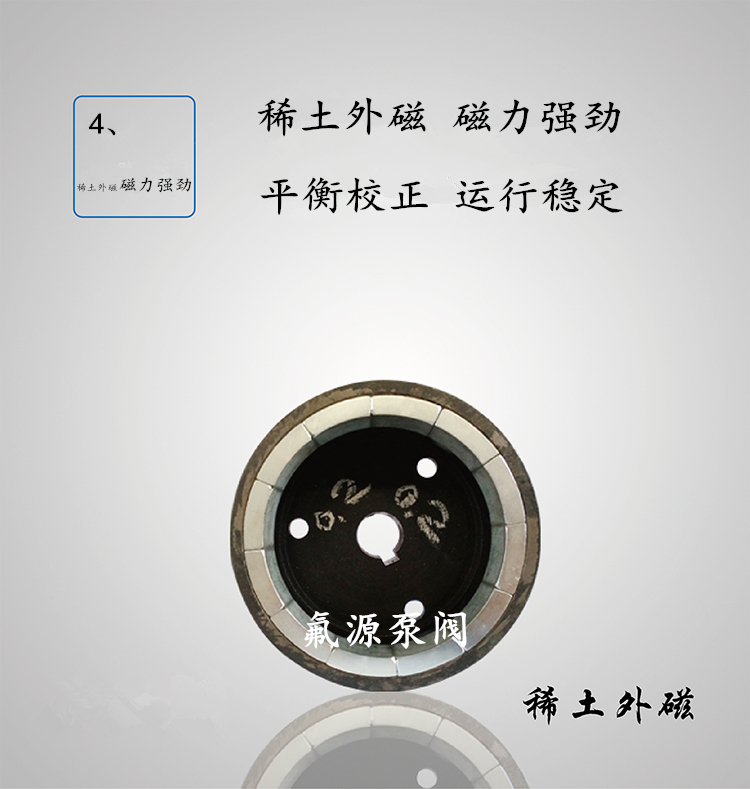

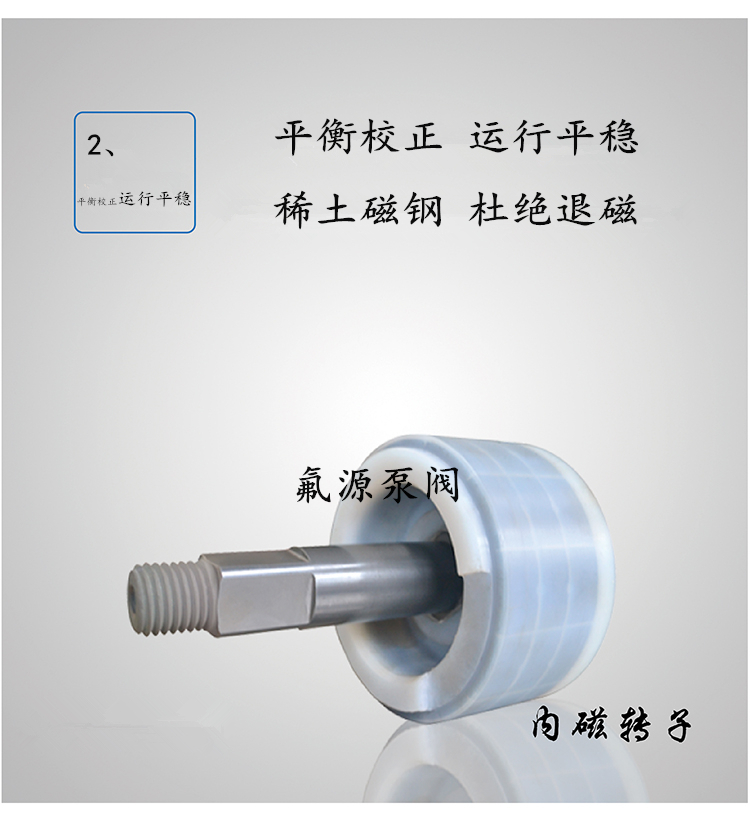

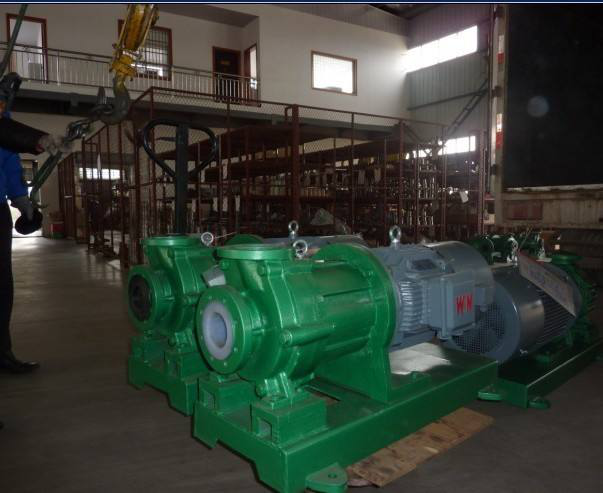

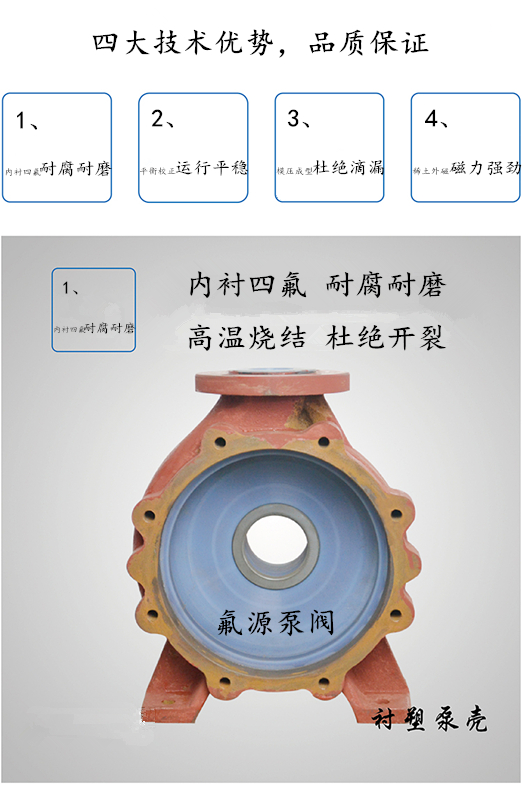

IMD型氟塑料磁力泵零部件及現場照片

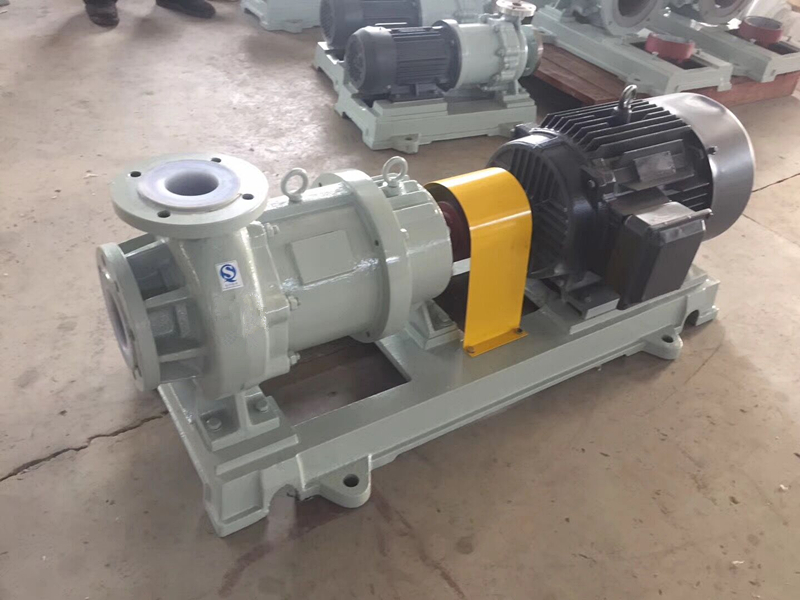

IMD-L長支架型襯氟磁力泵圖片
